Внимание! Плата управления находится под напряжением 220В. Любые операции производить строго при отсутствии питания!

В случае нарушения работоспособности (не крутятся кулеры, вода не охлаждается) - провести диагностику платы управления охладителя и элементов Пельтье.

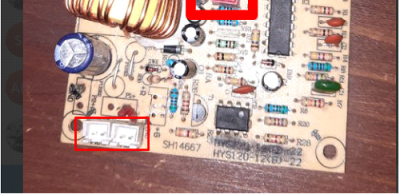

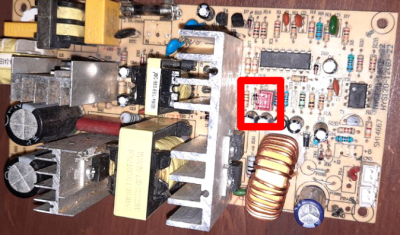

Выключить питание охладителя, отсоединить разъем термодатчика:

Включить питание охладителя. Если корпусные вентиляторы включатся - значит проблема в термодатчике платы (замена платы). Если отключение датчика не дало изменений - вернуть разъем на место и проверить элементы Пельте.

На мультиметре установить проверку сопротивления (диапазон 200 Ом). Выключить охладитель, щупами встать на разъемы питания вентиляторов (разъемы не отсоединять):

Рабочий диапазон значений - 6-8 Ом. Любые другие показатели говорят о наличии короткого замыкания внутри корпуса, в этом случае требуется замена блока охладителя.

демонтаж_охладителя_s.pdf - после демонтажа соедините шланги входа-выхода воды, это позволит автомату работать дальше.

Видео установки охладителя

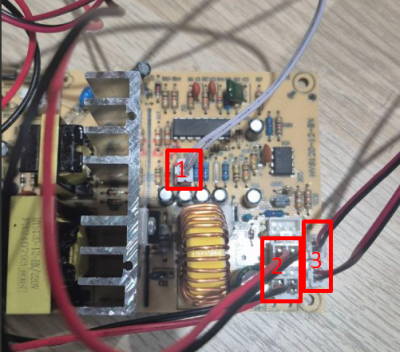

Cхема подключения проводки к плате управления:

1. Разъем питания термодатчика;
2. Разъемы питания элементов Пельтье;
3. Разъемы питания корпусных вентиляторов

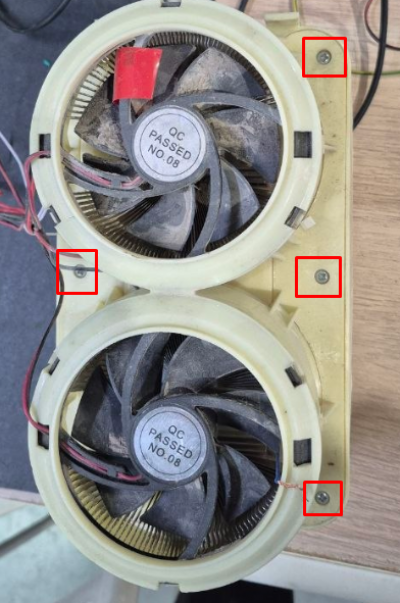

Для доступа к этим элементам - открутить 6 винтов панели с вентиляторами:

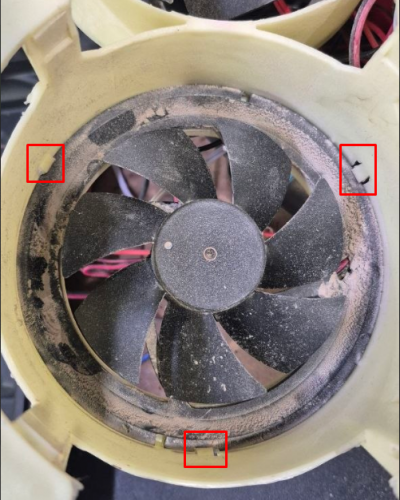

Аккуратно отодвиньте защелки вокруг рамки вентилятора и вытащите его на себя:

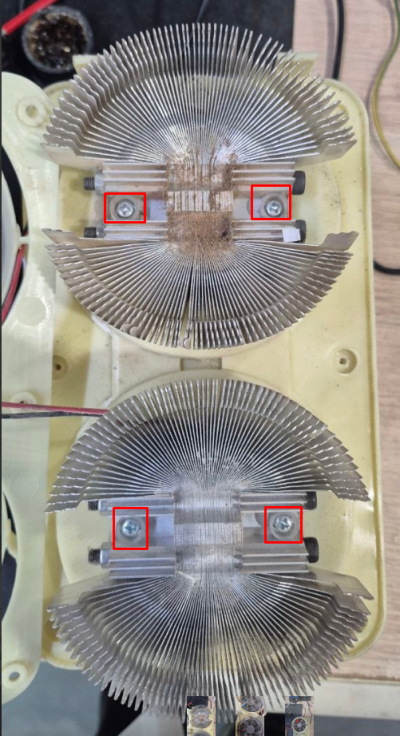

Чтобы снять охлаждающие элементы Пельтье - открутите винты радиаторов:

Замена элементов Пельтье производится вместе с заменой уплотнителей из ремкомплекта. При замене элементов без замены корпусных вентиляторов произведите их продувку и смазку перед обратной сборкой. ВНИМАНИЕ! При сборке не допускайте излишней затяжки винтов ввиду возможного повреждения пластикового корпуса.

Адрес для отправки охладителей в ремонт: Свердловская обл, г Екатеринбург, Шефская 1Б корпус 6 (до адреса) ИЛИ Норильская 77 (ПВЗ СДЕК).

Грузополучатель: ШЕЙКЕР РУС, тел. +7-922-021-21-11. При упаковке охладителя положите внутрь записку с ФИО владельца автомата и серийный номер автомата.
