Комплект для замены ПК планшета на новый:

• Кронштейн для установки новой платы;

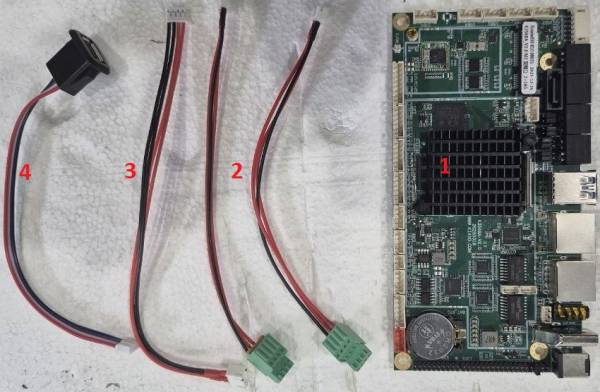

• ПК с ОС андроид 11 (№1 на фото);
• 2 кабеля-переходника для разъемов UART2 (контроллер автомата) и UART3 (платежные устройства) (№2 на фото);
• Переходник кабеля питания ПК (№3 на фото);
• Выносной USB-адаптер для подключения периферии (№4 на фото);
• Винты для фиксации.

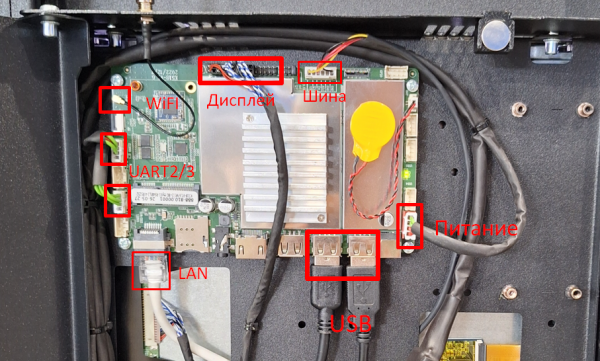

1. На левой стороне штатного ПК подключены 2 разъема - UART2 / UART3. Отсоедините разъемы от платы и присоедините к ним кабели-переходники (№2 на фото выше).
2. Отсоедините USB-разъемы и сетевой кабель LAN.
3. Отсоедините разъем питания ПК и присоедините к нему кабель-переходник (№3 на фото выше).
4. Отсоедините разъем дисплея планшета и разъем шины подсветки.
5. Отсоедините разъем антенны приемника WiFI. Раскрутите гнездо фиксации разъема SMA антенны - длины штатного кабеля не хватит для подключения к новой плате, разъем нужно перенести правее.

После отсоединения всех разъемов - выкрутите винты по углам штатного ПК и снимите его. Освободите провод питания ПК и шину подсветки от фиксации хомутов.

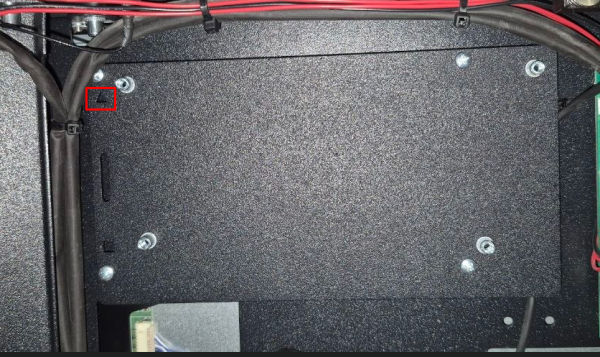

Возьмите кронштейн из комплекта и прикрутите его в закладные отверсия старого ПК - на кронштейне есть пометка для правильного расположения:

После установки кронштейна - прикрутите к нему новый ПК планшета, подключите разъемы:

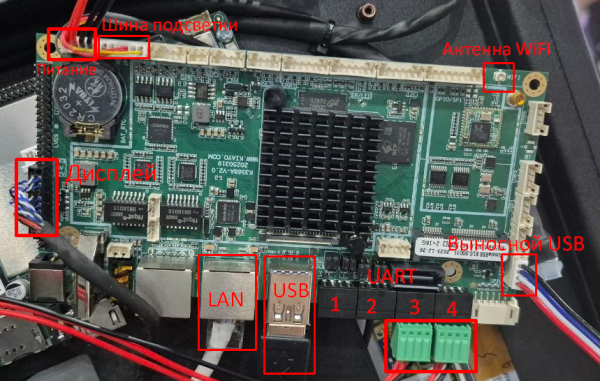

ВАЖНО! Разъемы UART необходимо подключить к штекерам №3 и №4.

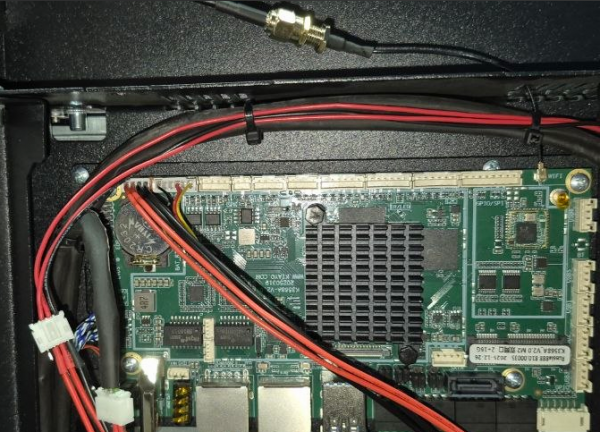

Подключенный и готовый к запуску новый ПК:

Включите автоматы питания и дождитесь загрузки ПО. Последний шаг - настройка портов коммуникации для платы контроллера и платежных устройств.

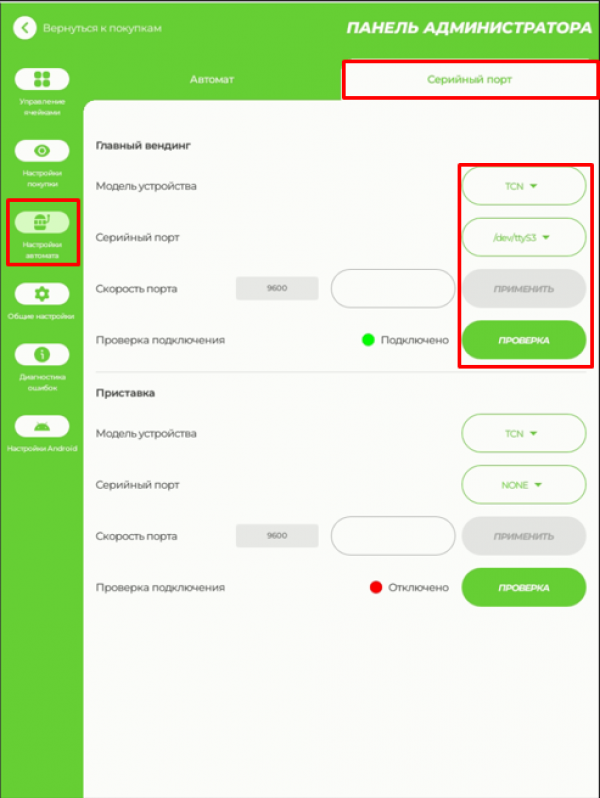

Перейдите в раздел Настройки автомата - Серийный порт. Выберите модель устройства - TCN, Скорость порта - 9600. В зависимости от нумерации подключенного штекера UART контроллера, выберите в поле Серийный порт номер порта ttyS3 или ttyS4 и нажмите кнопку Проверка подключения. При успешном определении порта появится зеленый индикатор подключения:

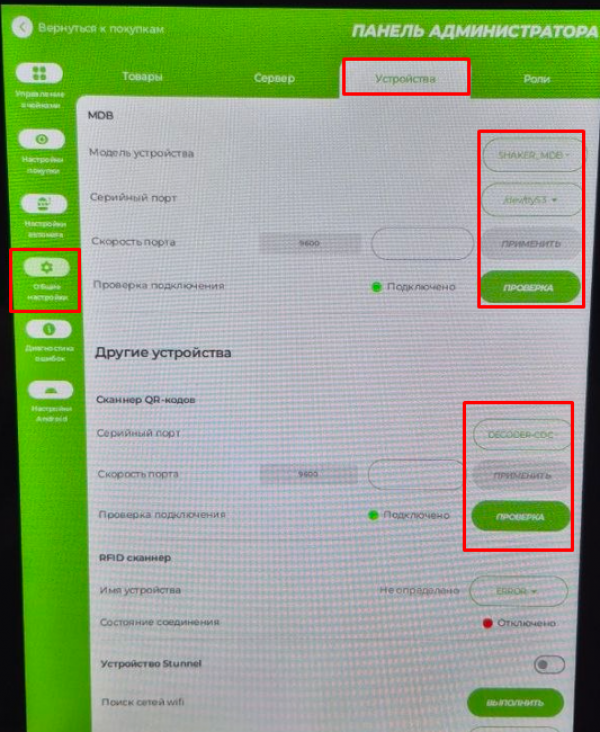

Перейдите в раздел Общие настройки - Устройства. Выберите модель устройства - SHAKER_MDB, Скорость порта - 9600. В зависимости от нумерации подключенного штекера UART платежных устройств, выберите в поле Серийный порт номер порта ttyS3 или ttyS4 и нажмите кнопку Проверка подключения. При успешном определении порта появится зеленый индикатор подключения. В разделе Другие устройства - Сканер QR-кодов - выберите серийный порт (WCM COM или DECODER-CDC), Скорость порта - 9600. Нажмите кнопку Проверка подключения. При успешном определении порта появится зеленый индикатор подключения:

Проведите тестовую покупку для проверки работоспособности нового ПК и подключенных к нему разъемов.
