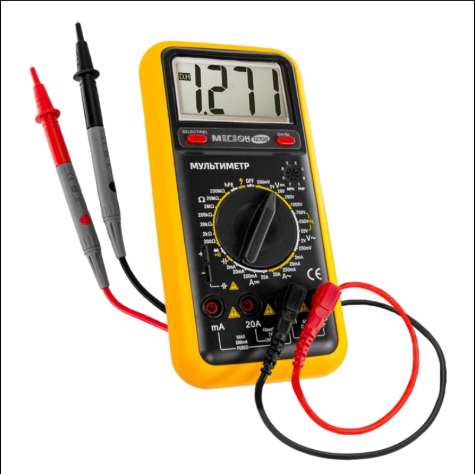

Для измерения напряжения потребуется мультиметр любой модели, для настройки - тонкая плоская отвертка.

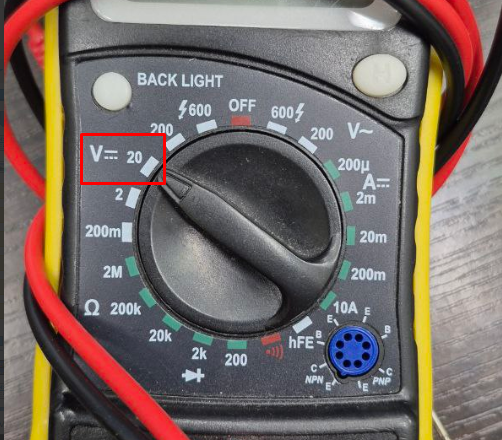

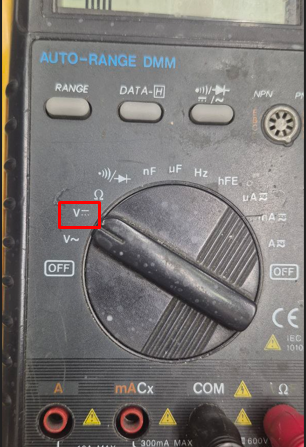

Установите мультиметр в режим измерения напряжения постоянного тока, либо в диапазон измерения напряжения 20В постоянного тока (зависит от модели мультиметра).

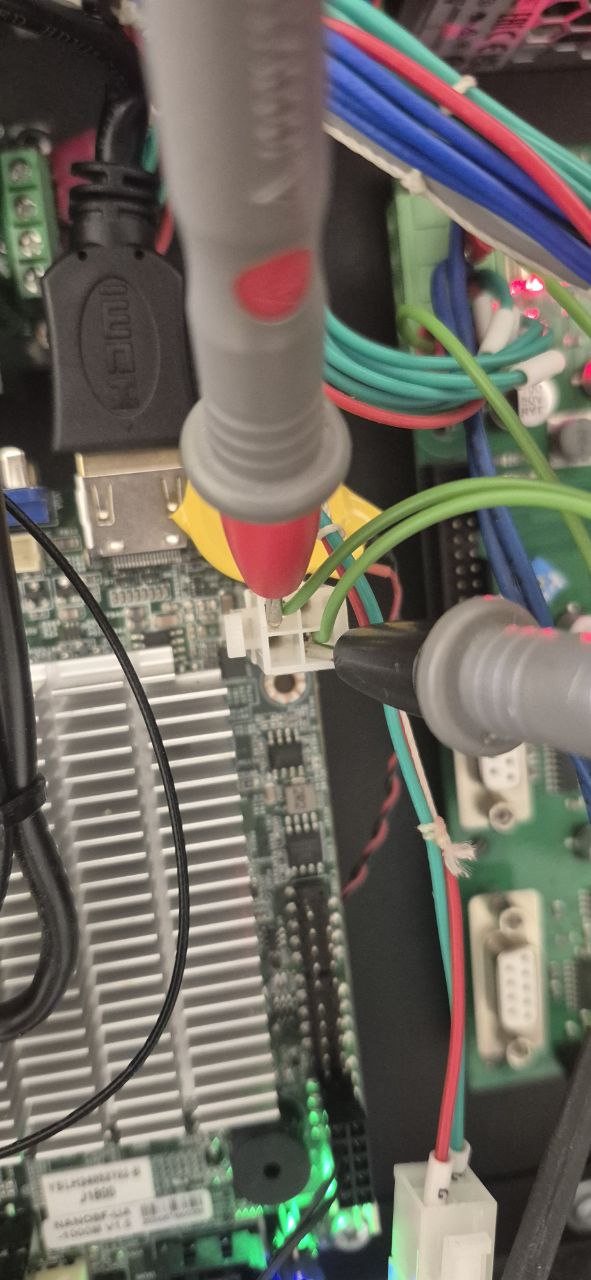

Установите щупы мультиметра в разъем питания материнской платы. Замерьте значение. Номиналом считается напряжение 12.6В, при перезагрузках/работе автомата показания не должны снижаться более чем на 0.5В.

В случае низких показаний (меньше 12В) проведите корректировку напряжения мат.платы.

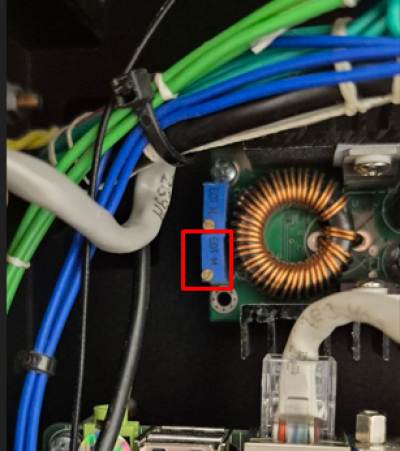

Настройка напряжения мат.платы осуществляется поворотом винта-резистора на понижающей плате над материнкой:

Установите щупы мультиметра на разъем питания материнской платы, тонкой отверткой медленно поверните винт по часовой стрелке, снимая показания напряжения. Доведите до значения 12.6В. ВНИМАНИЕ! Не превышайте напряжение выше 13В! В случае избыточной настройки поверните винт против часовой стрелки.

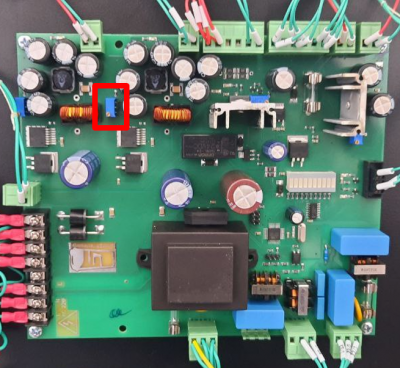

Настройка напряжения мат.платы осуществляется поворотом винта-резистора на плате UPS автомата:

Установите щупы мультиметра на разъем питания материнской платы, тонкой отверткой медленно поверните винт по часовой стрелке, снимая показания напряжения. Доведите до значения 12.6В. ВНИМАНИЕ! Не превышайте напряжение выше 13В! В случае избыточной настройки поверните винт против часовой стрелки.
