Подключение СБП в качестве оплаты возможно двумя способами:

• Генерация QR-кода оплаты на терминале Vendista
• Генерация QR-кода оплаты на экране автомата

В обоих случаях требуется регистрация и настройка магазина Paymaster (онлайн-сервис приёма платежей). Для регистрации, создания магазина и торговых точек обратитесь к руководству. Внимание! Для каждого терминала или автомата, подключаемого к оплате по СБП требуется создание отдельной торговой точки в магазине Paymaster!

Помимо подключения магазина Paymaster требуется модификация кабеля терминала - припаивание дополнительного провода с разъемом. Если у вас один терминал и он в работе - купите дополнительный кабель.

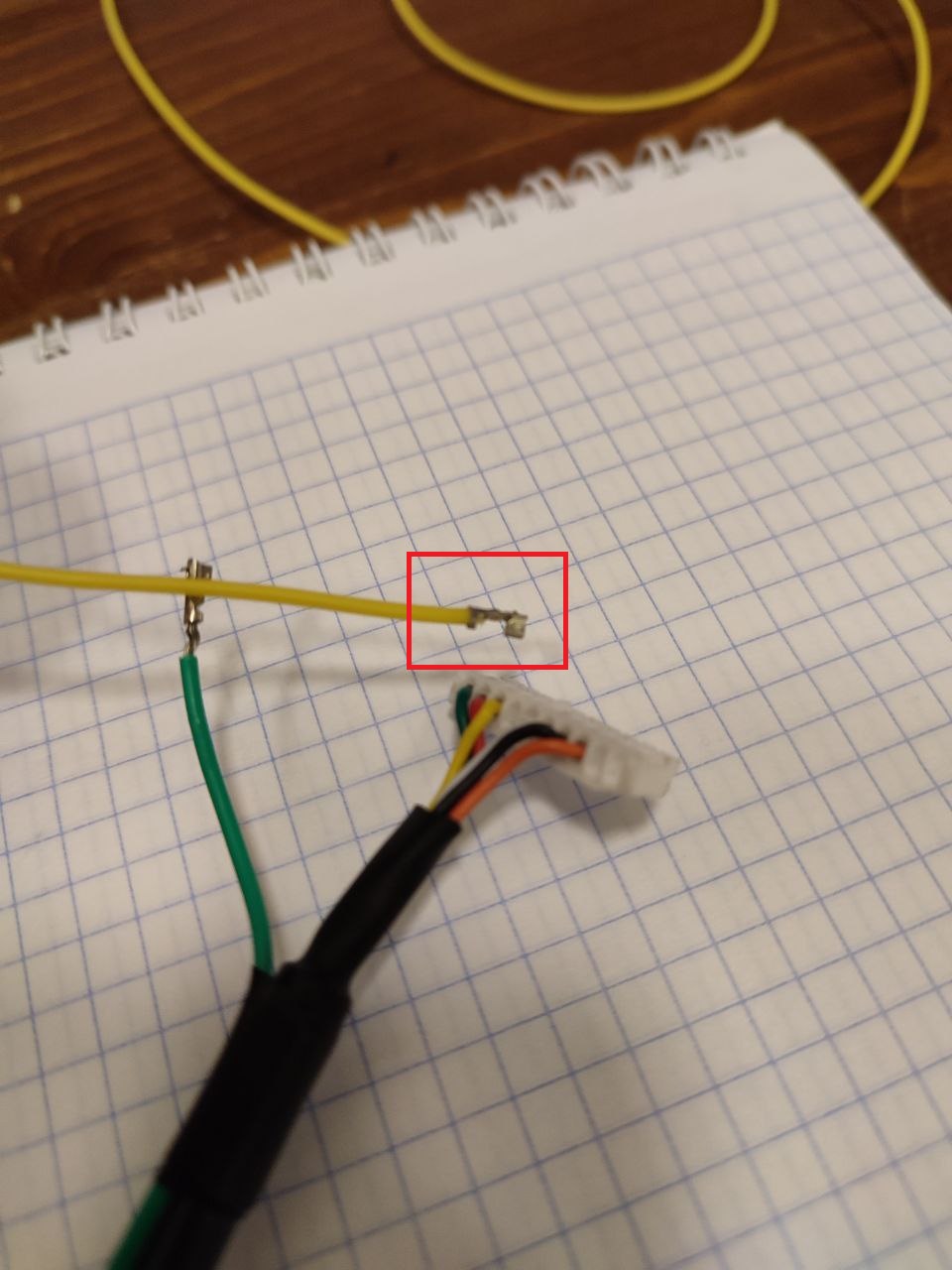

Для доработки потребуется одножильный провод (1.5м), а также разъем MF3-3.0 (на фото ниже).

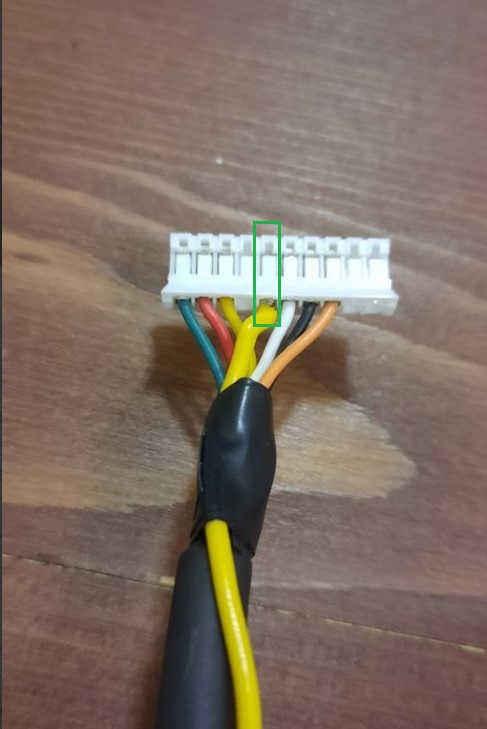

Разъем MF3-3.0 припаивается к одному концу провода, второй конец провода подключается к шине кабеля терминала. В зависимости от модели терминала Vendista используется отдельная схема распайки:

• Схема распайки кабеля Vendista 2G: https://wiki.vendista.ru/en/home/CableMDB_10pin
• Схема распайки кабеля Vendista RJ45: https://wiki.vendista.ru/en/home/CableMDB_RJ45

Любые манипуляции с кабелем производятся при отключенном питании автомата!

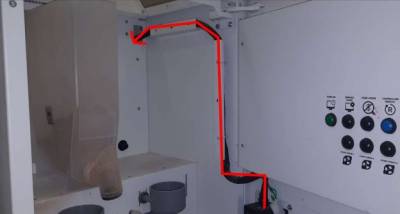

Подготовленный провод прокладывается внутри автомата и выводится на заднюю стенку автомата для подключения к плате контроллера.

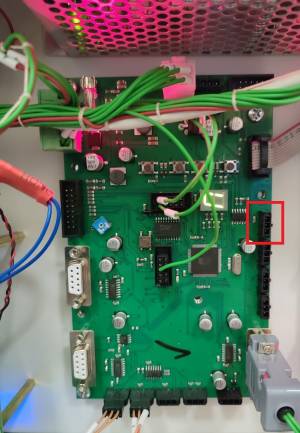

Подключите разъем к указанному порту платы контроллера.

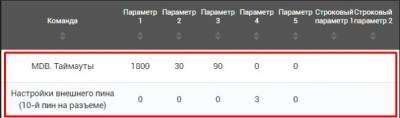

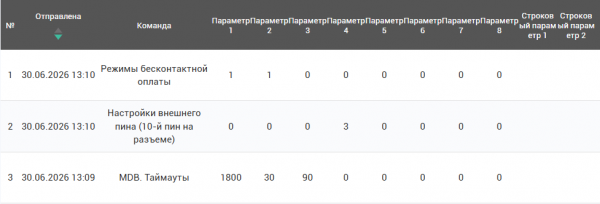

Запустите автомат, дождитесь загрузки терминала Vendista и отправьте на него две команды:

• «MDB.Таймауты» параметр 1: 1800; параметр 2: 30; параметр 3: 90.
• «Настройки внешнего пина (10-й пин на разъеме)» параметры 1-3: 0; параметр 4: 3.

Для активации модуля оплаты в ПО автомата нажмите: SERVICE MODE ⇒ ⚙️ ⇒ Платежные устройства ⇒ СБП. Выберите тип СБП «Vendista». Закройте меню и проведите тестовую оплату. ВНИМАНИЕ! QR-код на терминале появляется только через 5 секунд после перехода терминала в режим оплаты!

ВНИМАНИЕ! Этот способ оплаты требует наличия стабильного подключения интернета на автомате. Транзакции проходят напрямую через сервис Paymaster. Для настройки этого способа оплаты вам понадобятся следующие данные:

• Номер торговой точки Paymaster;
• Секретный ключ торговой точки Paymaster;
• ID облачной кассы (Nanokassa или Orange Data);
• Токен облачной кассы.

Для активации модуля оплаты в ПО автомата нажмите: SERVICE MODE ⇒ ⚙️ ⇒ Платежные устройства ⇒ СБП. Выберите тип СБП «Shaker». Заполните пустые строки полей вашими данными. Закройте меню и проведите тестовую оплату. В случае, если QR для оплаты не появляется на экране автомата при выборе оплаты СБП - проверьте введенные данные номера точки, ее ключа, убедитесь что ваш магазин Paymaster готов к работе и данные торговой точки не используются где-то еще, убедитесь что автомат имеет стабильное подключение к интернету без обрывов соединения.

Данный способ оплаты можно протестировать, используя только номер торговой точки Paymaster и ее пароль. Если оставить в полях ID и токена облачной кассы прочерк, автомат сгенерирует пустой чек после выдачи напитка.
