Автоматы модели S / Milkshaker могут быть оборудованы модулем выдачи стакана. Ниже представлено описание схем подключения устройств, поставляемых компанией Шейкер. При подключении модуля автомат должен быть обесточен.

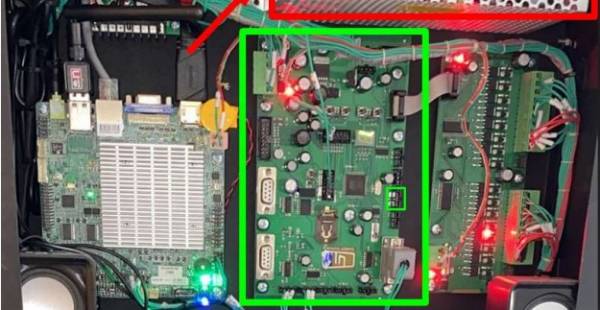

Разъем MF3-3.0 подключается к плате контроллера:

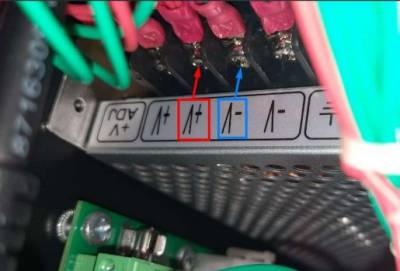

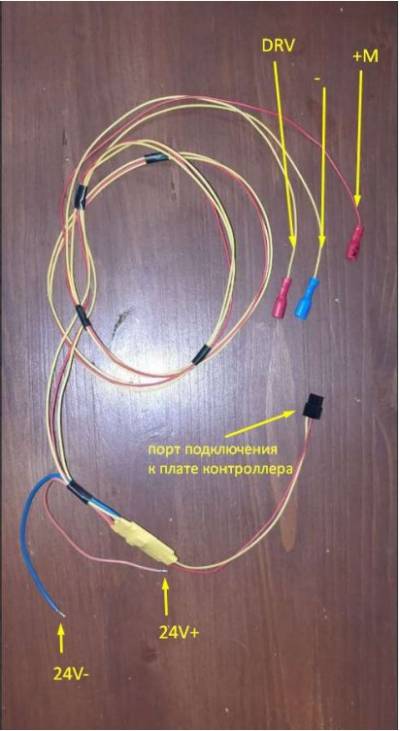

Контакты 24V+ и 24V- подключить к V+ и V- блока питания автомата. Немного ослабьте винты на клеммах БП (снимать нельзя!) и вставьте клеммы проводки автовыдачи.

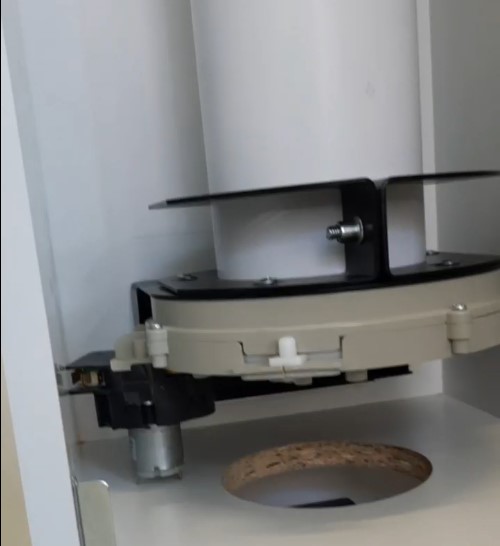

Внимание! Данный блок выдачи стаканов должен монтироваться в положении клеммами мотора вниз.

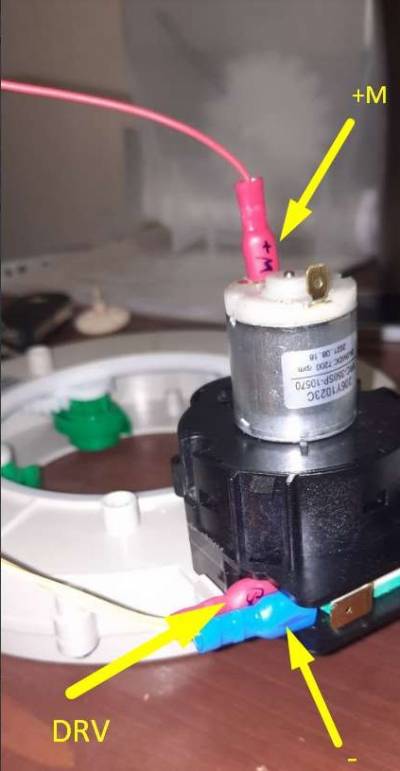

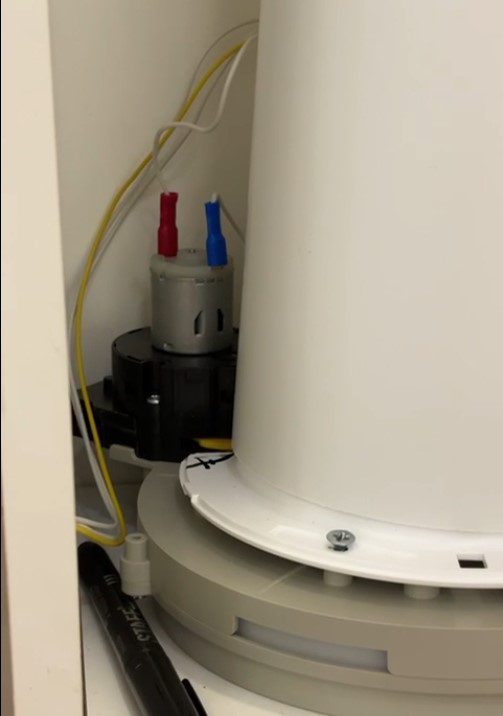

+M подключаем к +клемме мотора (с меткой), DRV и «-» к первому и второму контакту блока выдачи:

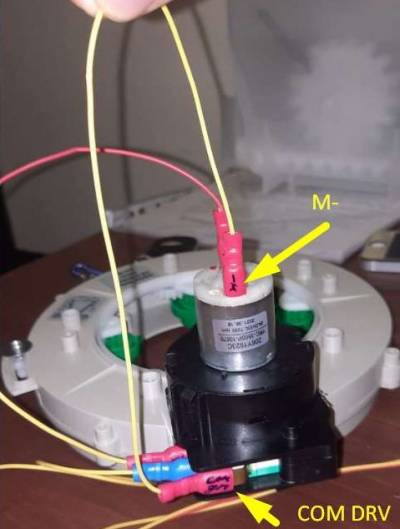

Отдельный провод подключается к М- мотора и третьему контакту блока выдачи:

Установка блока мотором вверх приводит к выходу из строя редуктора мотора.

Внимание! Перед вводом блока в эксплуатацию требуется откалибровать блок под используемые стаканы!

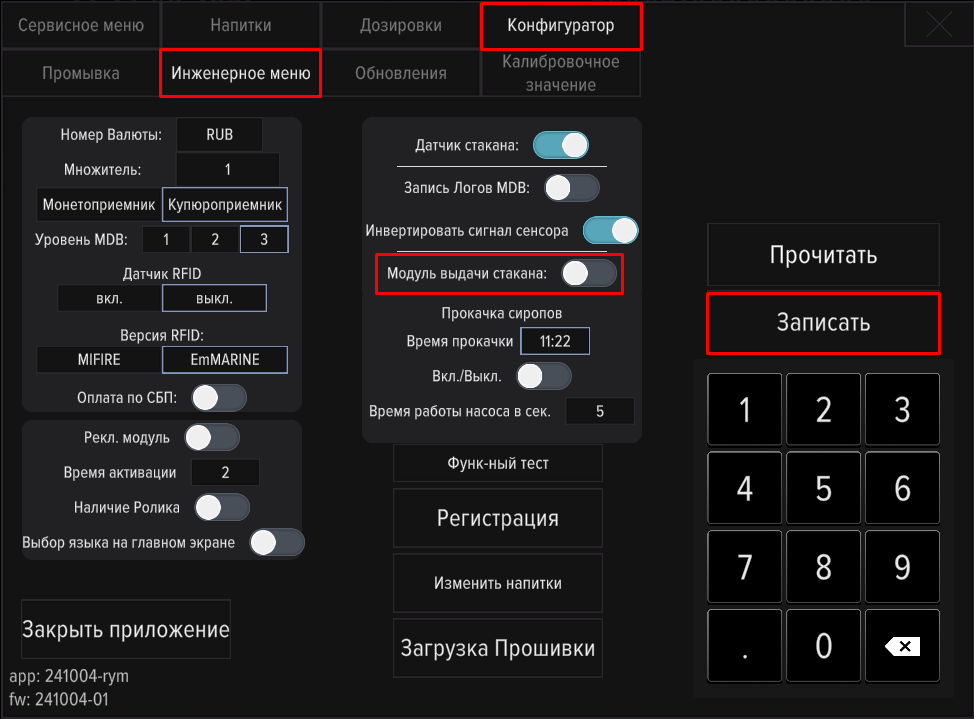

Для программной активации модуля включите и сохраните опцию "Модуль выдачи стакана".

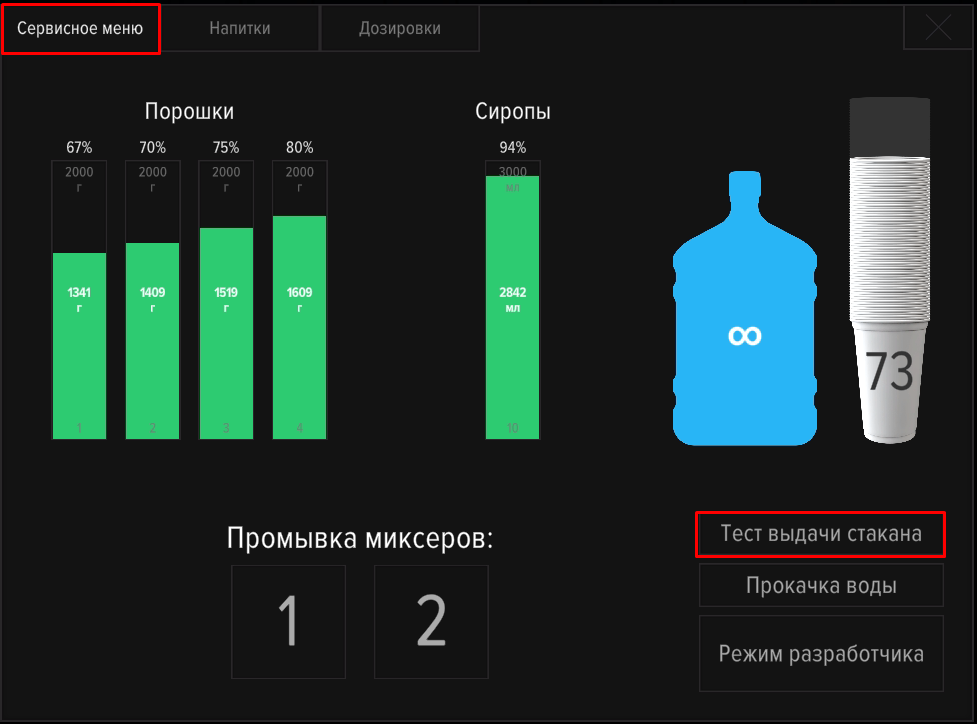

Проверьте работу блока выдачи (без загруженных стаканов) с помощью кнопки "Тест выдачи стакана".

Внимание! Данный блок выдачи стаканов должен монтироваться мотором вверх!

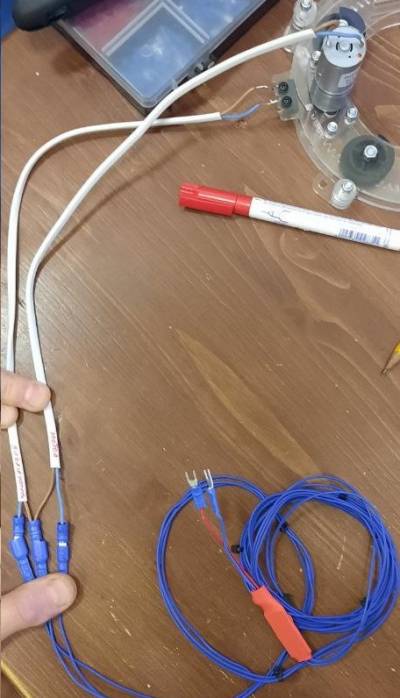

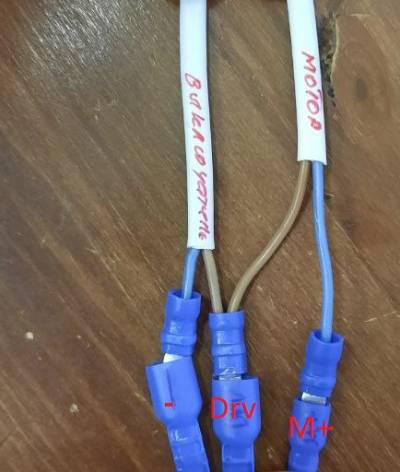

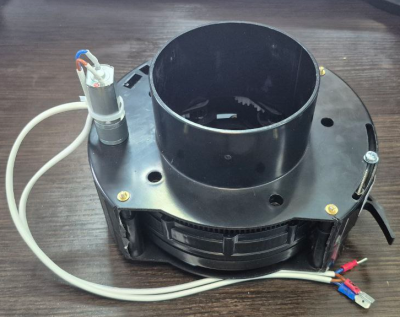

Соедините проводку блока выдачи со жгутом согласно схемы ниже.

Внимание! Перед вводом блока в эксплуатацию требуется откалибровать блок под используемые стаканы!

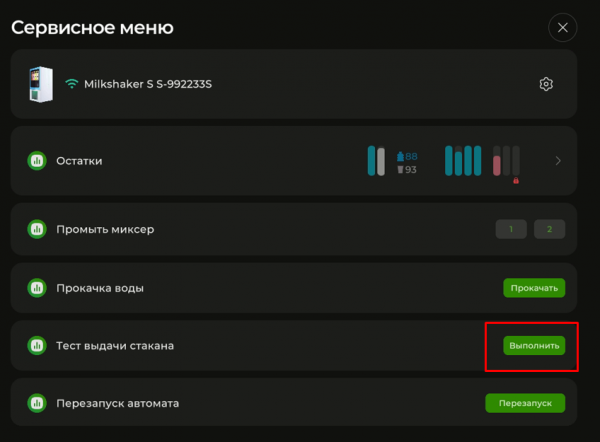

Для программной активации модуля включите и сохраните опцию "Модуль выдачи стакана". Проверьте работу блока выдачи (без загруженных стаканов) с помощью кнопки "Тест выдачи стакана".

Перед вводом блока в эксплуатацию провести настройку под используемые стаканы. Для этого:

1. Ослабить винт фиксации регулировочного флажка:

2. Сдвинуть флажок до упора:

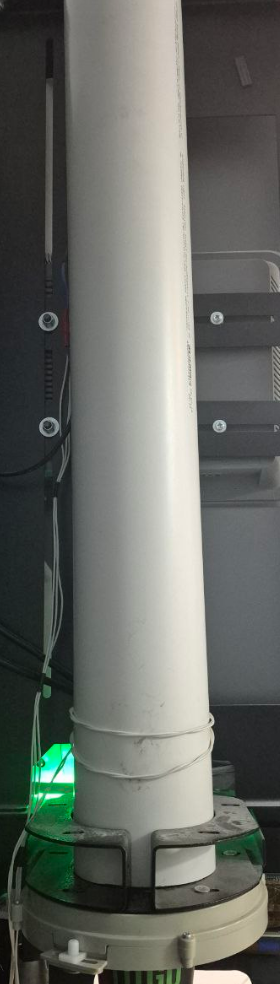

3. Опустить стакан и потянуть за нижнюю часть, пока ободок стакана не зафиксируется на роликах:

4. Затянуть винт фиксации.

Повторная калибровка блока должна производиться при смене партии стаканов, размеров и/или материала стаканов. Проверка работоспособности блока должна выполняться при каждом сервисном обслуживании (не менее 10 тестов выдачи).

Активируйте опцию "Модуль выдачи стакана" в сервисном меню автомата.

В некоторых случаях проблема с выдачей стакана остается и после проведения калибровки, стакан может застревать при выдаче и не падать в уловитель:

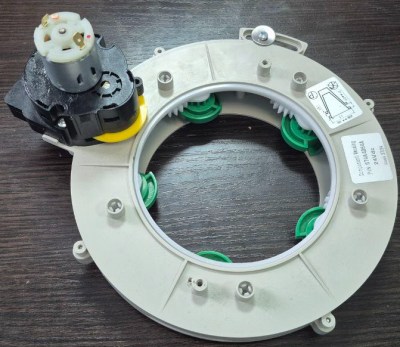

Вытолкните стаканы из тубы и осмотрите направляющие ролики - все должны быть развернуты в одну сторону:

В случае, когда выдача стакана не происходит (блок выдачи не включается или мотор не завершает проворот) - проверьте порядок подключения клемм к мотору и блоку выдачи, плате контроллера.

Если после подключения блок работает в обратную сторону (выталкивает стаканы вверх) - поменяйте + и - клемм мотора блока выдачи.
