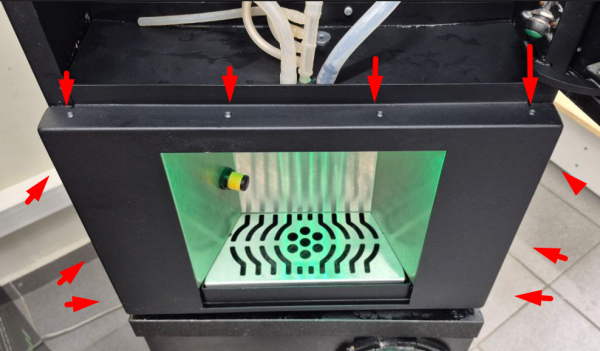

Для замены датчика стакана уберите сливной лоток и выкрутите винты крепления окна выдачи:

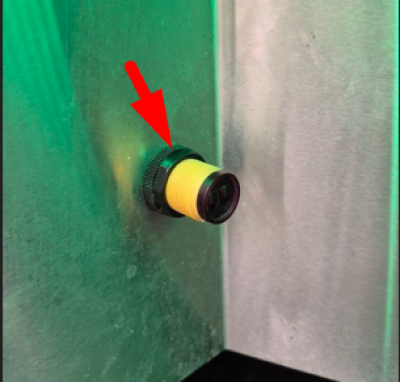

Аккуратно вытяните на себя и отсоедините окно выдачи от автомата. Открутите пластиковую гайку и вытащите датчик стакана:

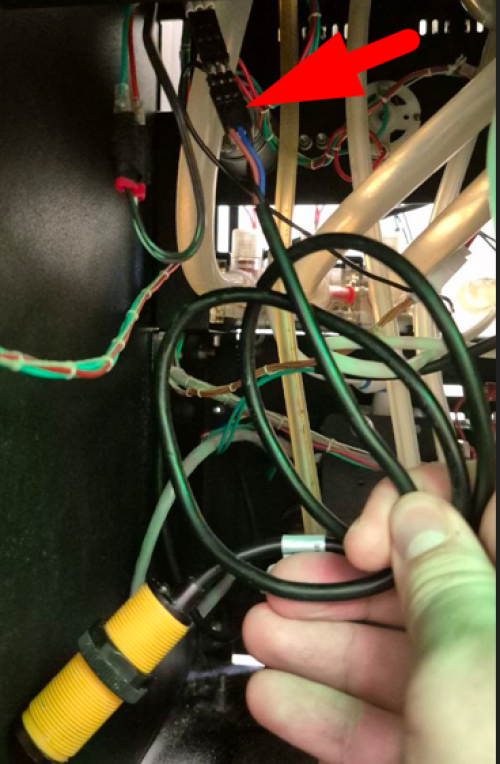

Вытяните кабель датчика стакана и найдите его разъем подключения:

ВНИМАНИЕ! Обязательно сфотографируйте разъем до его отсоединения. Отключите старый датчик от разъема и подключите новый.

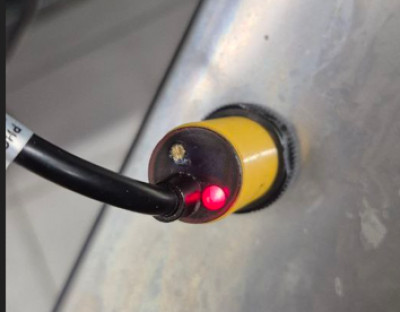

Для проверки работоспособности датчика поднесите руку к линзе датчика. На задней части датчика загорится красный диод. Если диод не загорелся - сверьте подключенный разъем датчика с фото подключения старого датчика, переверните разъем.

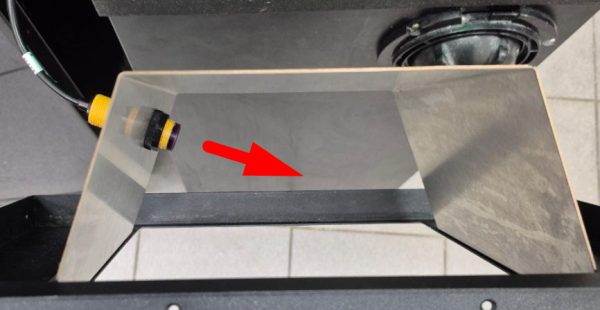

Вставьте датчик стакана в отверстие окна выдачи и закрепите его пластиковыми кольцами. Убедитесь, что диод датчика загорается при наличии препятствия во всей зоне:

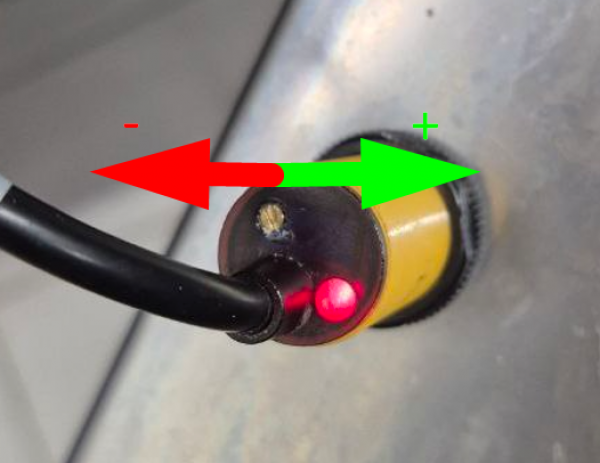

В случае, если датчик не покрывает всю зону окна - тонкой отверткой по часовой стрелке увеличьте его зону срабатывания:

Установите на место и прикрутите окно выдачи, установите сливной лоток.
