Подключение и настройка снекового автомата TCN (приставка)

Автомат подключается к автомату Shaker с помощью кабеля-переходника с разъемами DB9M (папа-папа).

Схема распайки кабеля-переходника

Переходник подключается при отсутствии питания к плате контроллера автомата в разъем №17.

После соединения автоматов кабелем запустите оборудование. Далее необходимо настроить программную синхронизацию данных. Для ее настройки требуется подключение автомата Shaker к интернету и наличие рабочего кабинета телеметрии Shaker.

1. Создать торговую точку и авторизовать на ней автомат Shaker. Если уже есть точка с авторизованным автоматом - перейти к следующему шагу;
2. Добавить в эту ТТ новый автомат - модель Snack, название и с/н - произвольные;
3. На автомате Shaker открыть сервисное меню, в инженерном меню нажать кнопку «Регистрация». В случае когда все предыдущие шаги сделаны правильно - на экране авторизации появится серийный номер снекового автомата. Нажмите «Запустить приложение».
4. Повторно откройте сервисное меню. Во вкладке «Конфигуратор» включите опцию "Включить снековый модуль". После этого на экране выбора напитков появится кнопка, открывающая пинпад выбора товаров.

Откройте сервисное меню автомата Shaker. Для управления снековым автоматом доступна отдельная вкладка - Снековый модуль. Описание опций меню:

• Кнопка «Записать» - используется для сохранения введенных изменений.
• Охладитель вкл/выкл - управление охладителем автомата.
• Время работы холодильной установки - время работы охладителя в минутах до следующего отключения.
• Время выключенного состояния холодильной установки - время, на которое охладитель будет отключаться до следующего запуска в минутах.
• Время работы режима разморозки - рекомендуемое производителем - 15 минут.
• Установить температуру - установка температурного режима в градусах Цельсия.
• Текущая температура - текущая температура внутри снекового автомата в градусах Цельсия.
• Подсветка - вкл/выкл внутреннюю подсветку автомата.
• Датчик выдачи товара - вкл/выкл датчик определения выдачи товара.
• Тест ячейки - введите номер ячейки и нажмите кнопку «Тест ячейки» для проверки работы ячейки товара.
• Тест всех ячеек - включает поочередную проверку всех доступных ячеек с выводом статуса проверки.

ВНИМАНИЕ! Для сохранения введенных изменений нужно нажать кнопку «Записать»!

Для настройки конфигурации полок и ячеек откройте подвкладку "Конфигуратор".

Для изменения количества полок поменяйте значение в поле "Кол-во полок"

Для изменения количества ячеек на полке поменяйте значение в поле "Кол-во ячеек"

Для объединения ячеек выберите две соседние ячейки и нажмите кнопку "Объединить ячейки". Разъединяются ячейки по такому же принципу.

Для настройки емкости ячейки и минимального остатка, при котором ячейка будет исключаться из продажи - выберите нужную ячейку, нажмите на цифру «MIN остаток» или «Емкость ячейки» (подсветится зеленым). Увеличьте значение нажимая «+» или уменьшите, нажимая «-».

Нажмите кнопку «Сохранить» после ввода изменений.

Произведите настройку ассортимента в кабинете телеметрии.

Добавление ассортимента возможно двумя способами - ручным вводом данных или подгрузкой XLSX-таблицы.

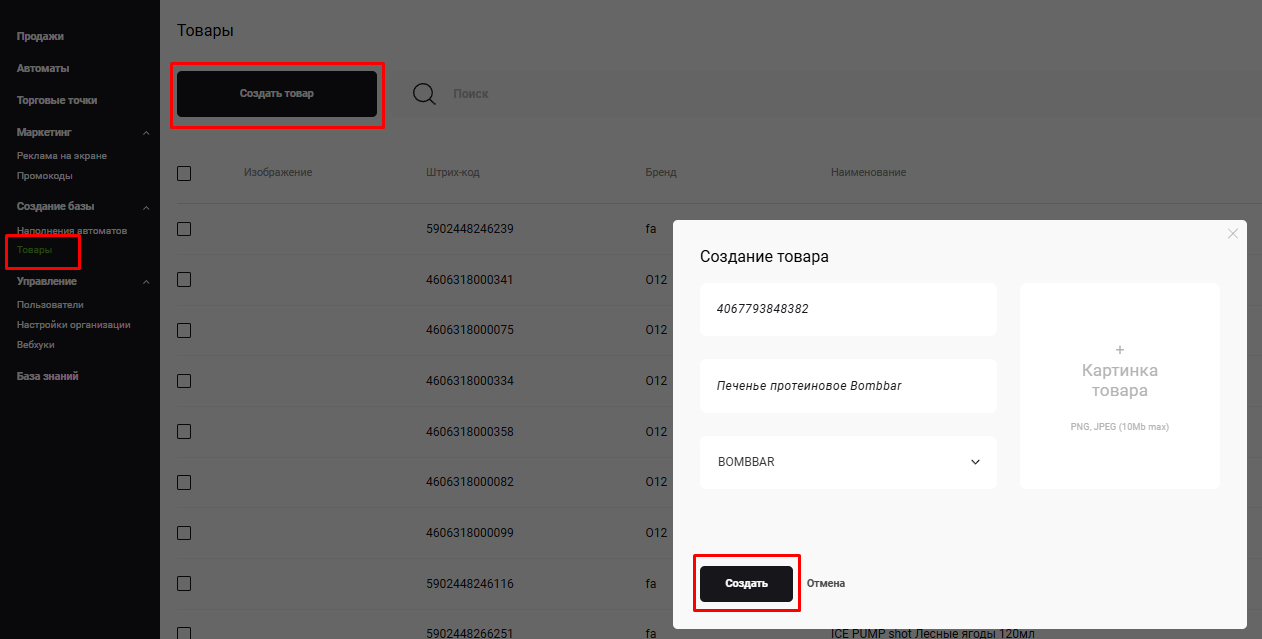

В кабинете телеметрии откройте боковую вкладку «Товары». Нажмите кнопку "Создать товар" и введите:

1. 13-значный штрих-код товара;
2. Наименование товара (название для покупателей);
3. Бренд продукции (можно выбрать любой, покупателям бренд не показывается, наличие бренда нужно только для правильной структуры файлов).

Для подготовки таблицы товаров откройте боковую вкладку «Товары». Нажмите кнопку «Экспорт» и сохраните файл – так будет сформирован шаблон таблицы, куда нужно внести данные. Заполните таблицу:

1. 1-й столбец - наименование товара;
2. 2-й столбец - бренд товара (укажите bombBar - покупателям бренд не показывается, но нужен для правильного считывания файла);
3. 3-й столбец - 13-значный штрих-код товара.

Сохраните таблицу. В кабинете телеметрии откройте боковую вкладку «Товары». Нажмите кнопку «Импорт» и укажите свою таблицу. В случае, если все поля заполнены правильно - добавленный товар появится на экране.

Для установки ассортимента товаров в ячейки автомата откройте вашу торговую точку, выберите снековый автомат и перейдите на вкладку «Настройки».

В базовой конфигурации автомат имеет 6 полок по 10 ячеек. Для установки товаров доступно 60 позиций.

Правила установки товаров:

• Для сдвоенной ячейки товар устанавливается на НЕЧЁТНУЮ позицию. Например, на первой полке 5 сдвоенных ячеек. Товар привязывается к позициям 1, 3, 5, 7, 9.
• Для единичной ячейки товар указывается по порядку. Например, на второй полке 10 обычных ячеек. Товар привязывается к позициям 11-20.
• Нумерация позиций для полок:

1. 1-10 - 1-я;
2. 11-20 - 2-я;
3. 21-30 - 3-я;
4. 31-40 - 4-я;
5. 41-50 - 5-я;
6. 51-60 - 6-я.

• Для каждой позиции необходимо указать свою цену.
• После завершения установки ассортимента и цен пролистайте список позиций вниз и нажмите кнопку «Обновить».

Откройте сервисное меню автомата и перейдите во вкладку «Снековый модуль». Откройте подвкладку «Торговая матрица».

Торговая матрица отображает текущую конфигурацию автомата и статусы ячеек.

Нажмите на любую активную ячейку для просмотра информации. При выборе ячейки отобразится название товара (как указан в телеметрии), цена товара, текущий остаток и статус ячейки.

Для пополнения остатка товара нажмите "+" или "-".

Для изменения цены товара нажмите на поле цены и введите изменение с помощью экранной клавиатуры.

Для отключения ячейки нажмите «Отключить ячейку».

Отключенные ячейки или ячейки с ошибкой выдачи помечаются значком замка. Для включения ячейки нажмите "Сброс ошибок".

ВНИМАНИЕ! Для сохранения вводимых изменений нужно нажимать кнопку "Сохранить"!

Процесс покупки состоит из следующего:

1. Покупатель нажимает кнопку, открывающую пинпад;
2. Вводит номер товара, указанный на полке под ячейкой товара;
3. На экране появляется наименование товара и цена;
4. Покупатель выбирает способ оплаты и нажимает «Оплатить»;
5. После успешного списания средств автомат включает мотор выбранной ячейки и выдает товар.

Выдача не работает ни на одной ячейке:

Убедитесь что в зоне датчика выдачи товара НЕТ посторонних предметов. Рамки датчиков не должны быть закрыты.

Изменения ассортимента и цены не отображается на автомате:

Убедитесь что автомат подключен к интернету.

При выборе ячейки показывается надпись «Данная ячейка недоступна»:

Откройте торговую матрицу и убедитесь что ячейка не находится в блокировке и остаток товара не ниже минимального.
